上海光源(Shanghai Synchrotron Radiation Facility,SSRF)是第三代中能同步輻射光源,坐落在上海浦東張江高科技園區,包括一臺150MeV電子直線加速器、一臺全能量增強器,一臺3.5GeV電子儲存環及首批建造的7條光束線和實驗站。SSRF于2004年12月開工建設,2009年5月向全國用戶開放。愛科中標其中關鍵的增強器動態電源，儲存環二四極鐵電源和快校正電源。完成設計和生產制造，全部順利通過驗收。至今連續可靠運行。

• 增強器磁鐵動態電源

        增強器磁鐵動態電源，輸出電流是2Hz偏置正弦波，電源必須具有儲能緩沖能力以降低對電網的沖擊，保證在正常工作時，從電網汲取的功率波動不得大于±30％輸入的平均功率（輸入功率指整流橋輸出側的功率）。

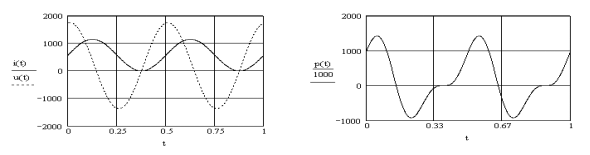

圖1 增強器主B鐵電流i(t)，電壓曲線u(t)，功率曲線p(t)

技術參數：

          電源輸出電流大、電壓高，在增強器主B磁鐵電源的主電路設計中采用了8組功率單元4串2并的模塊化設計方案.

          功率單元采用兩象限斬波器電路結構和模塊化設計，一方面滿足大電流輸出的要求，另一方面降低了成本，提高器件的通用性和可維修性。IGBT開關頻率為10kHz，采用移相多重化控制，輸出等效開關頻率20kHz；

          在每一兩象限斬波器功率單元前都加有一個輸入功率控制單元，以減少電源的輸入功率波動。

         整流電路采用兩臺變壓器，每臺變壓器二次側四組繞組移相多重化，等效24脈波整流，2臺變壓器共8組輸出，經整流得到8組獨立的直流，為8組兩象限斬波器功率單元供電。

          通過現場驗收測試，設備滿足技術要求；其中，電網輸入功率波動小于5％，遠優于設計要求。

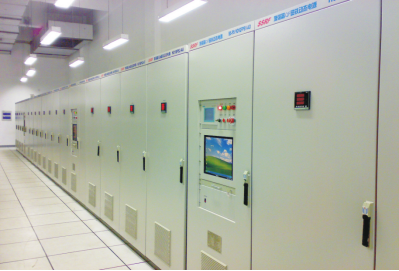

           增強器動態電源現場照片如下

• 儲存環二極鐵電源

技術參數：

工作模式：?jiǎn)蜗蛑绷?/span>

輸出電流:800A

輸出電壓：850V

輸出電流穩定度:20ppm

輸出電流分辨率:5ppm

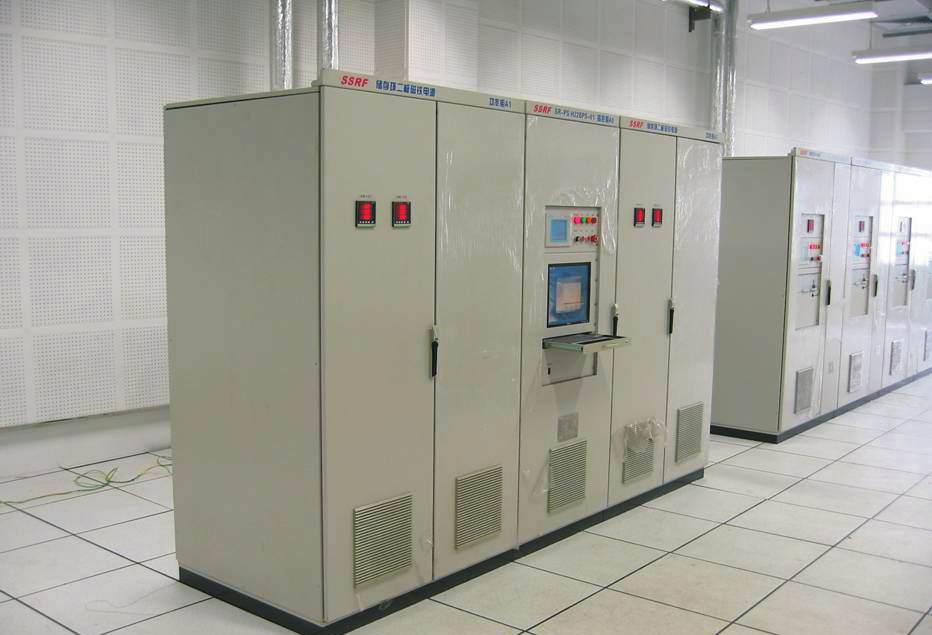

現場電源照片如下：

• 快校正磁鐵電源

技術參數：

輸出電流：±10A

輸出電壓：±30V

小信號帶寬：1000Hz

穩定度：50ppm

分辨率：10ppm

電源照片：
