一、某認證檢測（中國）有限公司廣州分公司-6MW

概述

       光儲設備測試平臺是光伏逆變器、儲能變流器系統解決方案，主要用于測試光伏逆變器、儲能變流器的功能及性能特性是否滿足設計及相關標準要求。其中，電網模擬源及直流模擬源具有并聯擴容接口，滿足各種功率等級被試品的測試。

特點：

1. 系統具有4個測試工位；
2. 系統總容量6MVA電網模擬源+6MW直流源；
3. 電網模擬源單機1.5MVA，直流源單機1.5MW；
4. 電網模擬源具有并聯能力，可2并、3并、4并輸出；
5. 直流模擬源具有并聯能力，可2并、3并、4并輸出；
6. 直流模擬源具有串聯能力，可2串、2串2并輸出；串聯時引出中點；
7. 電網模擬源、直流模擬源具有遠端電壓補償的能力；

 二、 某市電器科學研究所（集團）-低壓交直流

概述

       電網模擬電源可模擬電網的擾動特性用于光伏逆變器和儲能變流器等并網產品的過壓、欠壓、過頻、欠頻、高/低電壓穿越（零穿越）、諧波注入及電網電壓閃變等測試。含3臺1.3MVA電網模擬電源，每臺電網模擬電源可單獨使用，以滿足多平臺并行測試需求；也可任意2臺或3臺并機使用，分別實現2.6MVA和3.9MVA的試驗容量，滿足大功率并網產品測試需求。

      直流模擬電源具有太陽能電池I-V模擬功能和程控直流源功能（含恒壓模式，恒流模式和恒功率模式），可以模擬不同類型、不同環境條件下太陽電池陣列I-V曲線，用于光伏逆變器和儲能變流器等產品電性能測試、靜態和動態MPPT效能測試；同時具有電子負載功能，能量回饋電網，能夠模擬多種電池特性曲線，滿足儲能變流器的性能測試需求；此外，直流模擬電源還具備充放電一體機功能，滿足動力電池組或儲能電池的充放電特性測試。

特點：

1. 電網模擬電源單臺容量1.3MW，直流模擬電源單臺容量1MW；
2. 3臺電網模擬電源任意可并，滿足大功率的測試；
3. 4直流模擬電源可任意并聯及2臺串聯使用，滿足大功率、高電壓的測試；
4. 國內已運行容量最大低壓系統。

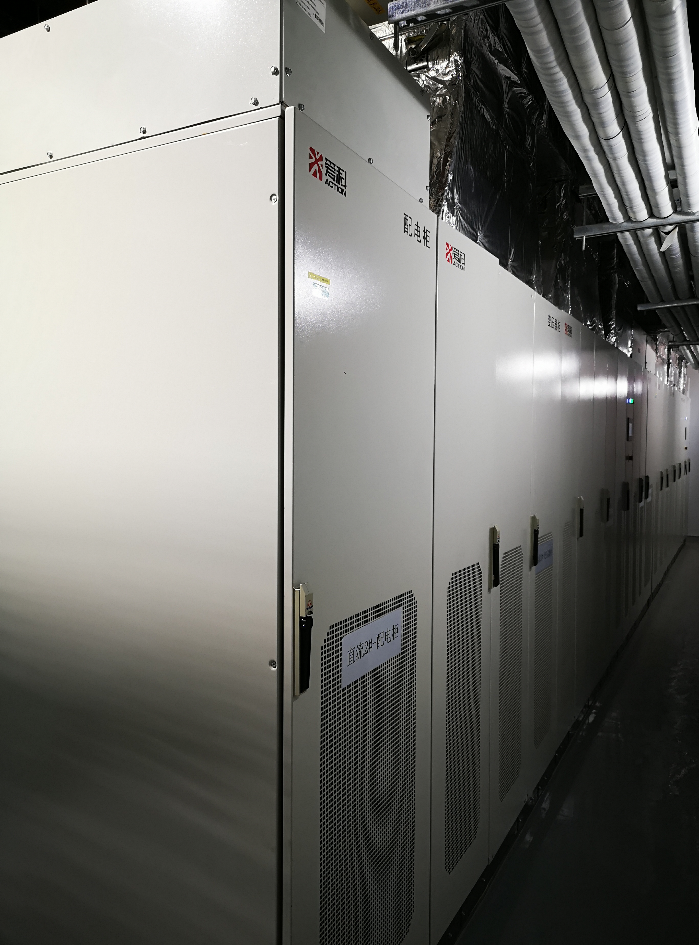

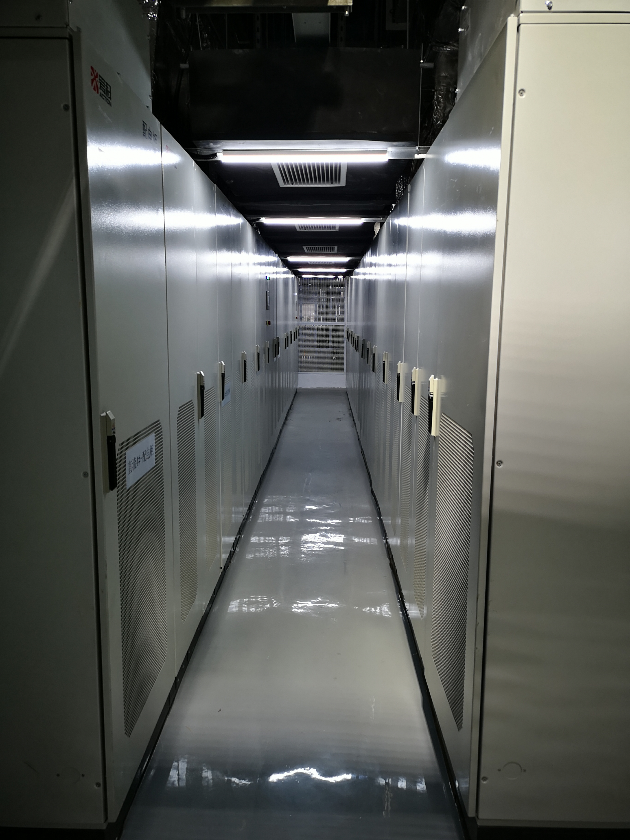

試驗室照片

三、某高院，新能源電力電子實驗室（青島）

概述

       新能源電力電子裝置試驗系統建設項目我司承接工程總承包，系統可滿足1MW及以下容量50Hz和60Hz光伏逆變器及儲能變流器、汽車充電樁型式試驗需求的試驗平臺，同時預留1.5MW光伏逆變器試驗所需的設備擴容及系統接口需求。系統可完成被試品的自動化測試，對數據進行采集，按照標準生成測試報表。

特點：

1. 2.25MVA電網模擬源（當時業界功率最大）；
2. 150kVA電網模擬源；
3. 15kVA電網模擬源；
4. 標準化測試，自動生成報表；

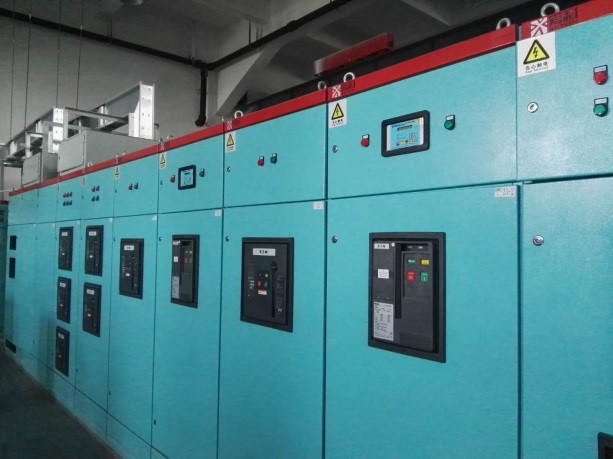

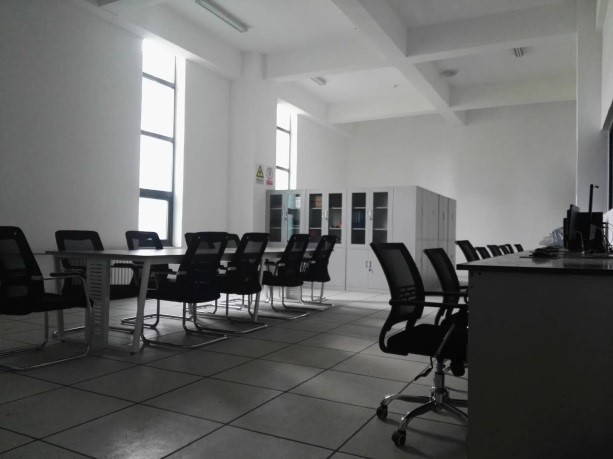

試驗室照片

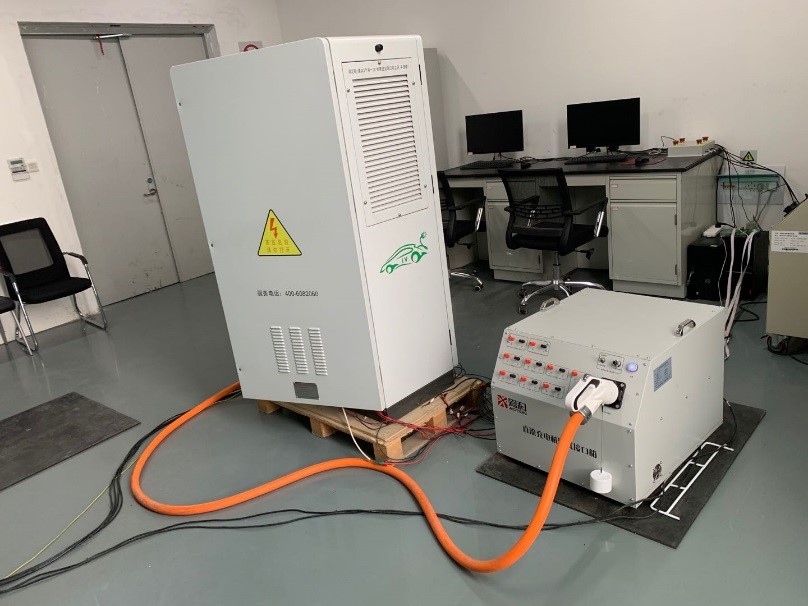

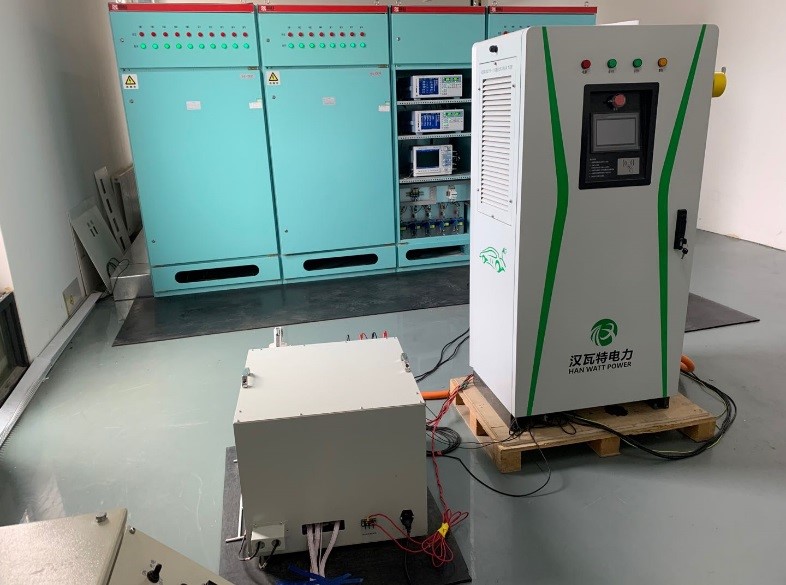

 第一代充電樁測試試驗裝置                                                                       第一代互操作接口箱

四、某市產品質量監督檢驗院

系統構成：

1. 1MW交流電網模擬電源
2. 1MW雙向直流模擬電源

該系統主要用于光伏、儲能、充電樁等測試。
