項目介紹

       某商業綜合體配電室有一臺2000kVA變壓器，補償柜用采用傳統電容柜，經常出現鼓包漏液等問題，好幾次未及時更換，當月還被供電局罰款。經過對配電系統電能質量測試，發現系統功率因數在0.74左右，系統諧波較大。

項目方案

       針對上述問題，我司對原有電容柜進行替換，采用混合式電能質量綜合治理裝置，它是一種全新的智慧型補償裝置，通過先進的電力電子技術與電容相結合的方式，可以很好解決低壓配電網中的無功、諧波以及三相不平衡等問題，可完全替代傳統電容補償柜?；旌鲜诫娔苜|(zhì)量綜合治理裝置的有源部分和無源部分均采用模塊化設計，安裝維護簡單方便。

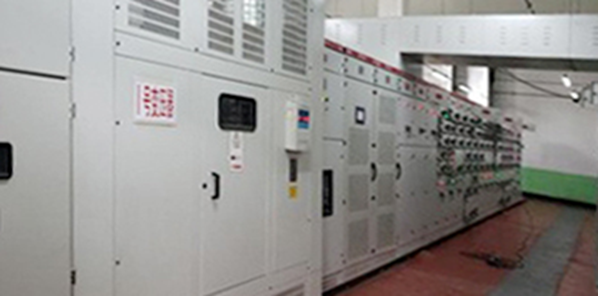

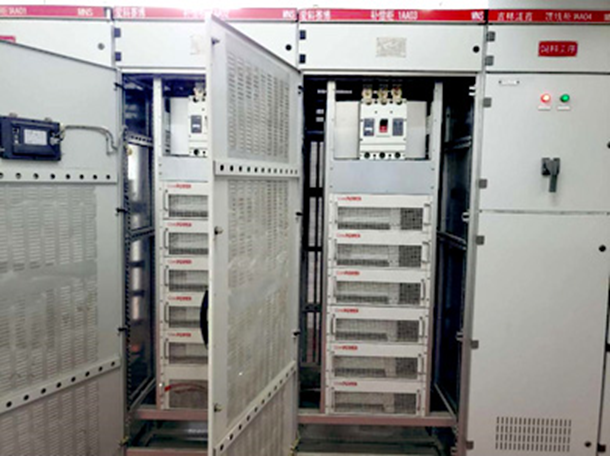

現場圖片

使用效果

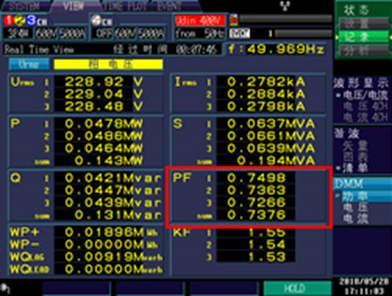

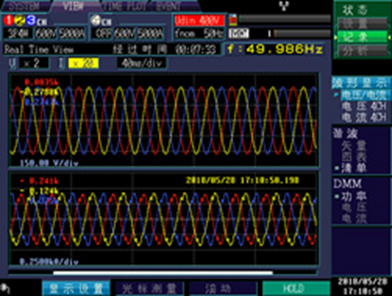

治理前波形和功率因數

      從測試數據看出，變壓器低壓側電流波形發生嚴重畸變，功率因數0.74左右，較低。

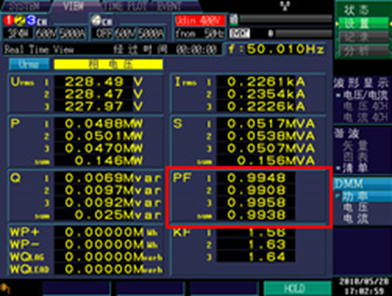

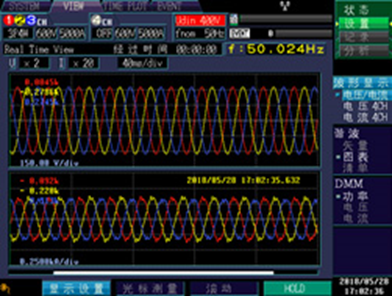

治理后波形和功率因數

      可以看出治理后變壓器低壓側電流波形基本正常，功率因數達到0.99，效果明顯。

客戶效益

      本方案采用的混合式電能質量綜合治理裝置可以完美替代電容柜，并且可以解決由變頻空調、LED照明、變頻電梯等帶來的諧波及三相不平衡問題，保障供電系統安全可靠運行，而且也不會(huì )發生被供電局罰款的問題，為客戶帶了直接的經濟效益。
