項目介紹

      某鋼鐵股份公司是集煉焦、燒結、冶煉、軋材及科研開發為一體的特大型鋼鐵聯合企業，其屬下某分廠主要生產中板等鋼材產品，由于生產需要，在低壓配電系統變壓器二次側的設備主要是電動機，變頻器帶動電機工作。由于變頻器內部結構采用大量非線性元件，所以在工作過程中產生大量諧波。

項目方案

       西安愛科賽博為該企業配電系統的諧波情況制定了相應的解決方案。采用我公司自主研發的并聯型有源電力濾波器，在變壓器出線側進行集中治理，濾波器可以自動跟蹤治理負載產生的諧波電流，并有效的濾除諧波，從而保證整個系統安全可靠運行。

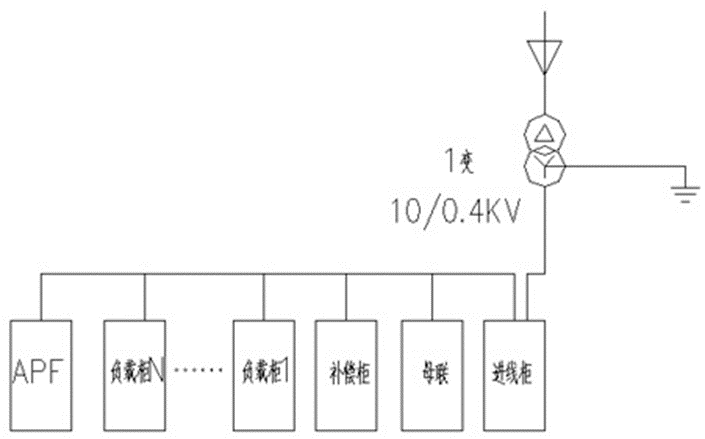

系統治理示意圖：

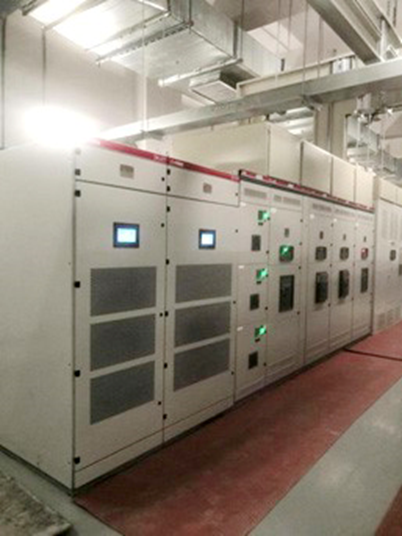

現場圖片

使用效果

      投入有源電力濾波器后，諧波電壓、諧波電流治理效果：

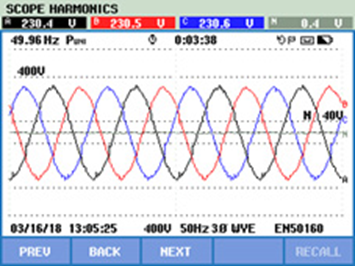

電壓波形（投入設備前）                                    電壓波形（投入設備后）

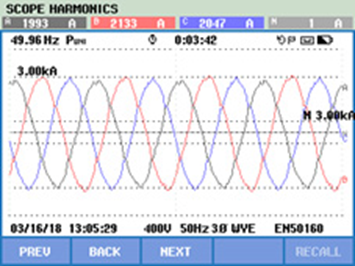

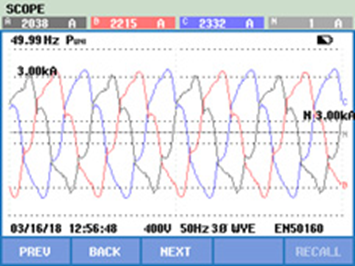

電流波形（投入設備前）                                 電流波形（投入設備后）

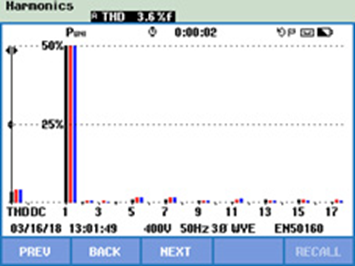

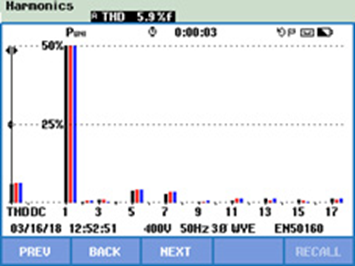

電壓畸變率（投入設備前）                               電壓畸變率（投入設備后）

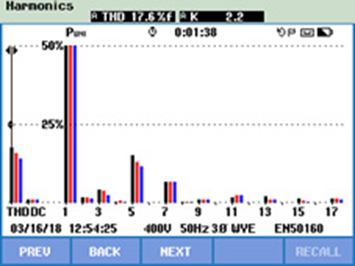

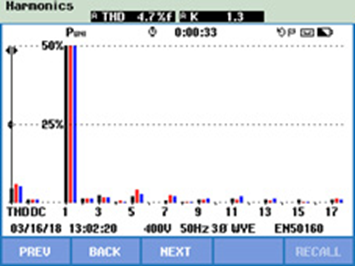

 電流畸變率（投入設備前）                                電流畸變（投入設備后）

      投入濾波器前，電流波形失真非常嚴重，電流畸變率已經達到17.6%，主要以5、7次諧波電流為主；投入濾波器后，電壓、電流波形得到明顯改善，諧波電壓畸變率降至3.6%，諧波電流畸變率降為4.7%，特征次諧波被濾除，滿足技術要求。

客戶效益

      有源電力濾波器投入運行后，電網質量得到明顯的改善，并且適用于變化較快的負載，對供電系統的非線性負載在工作過程中產生的諧波起到明顯的抑制作用，從根本上改善了整個供電系統的電能質量狀況，有效地保護了生產線上設備的正常運行。
