簡介：

      10kV電源凈化裝置從牽引變壓器副邊獲取27.5kV輸入電源，經過隔離降壓、穩壓凈化處理后，向配電所提供符合鐵路電能質量要求的10kV電源。該10kV電源可向所用電、自閉、貫通供電。

特點：

1. 動態穩壓：實時補償輸入側電壓差值，消除10kV饋線上的電壓波動，并可同時解決三相電壓不平衡問題；
2. 主動濾波：自動檢測輸入電壓諧波含量，通過耦合變壓器向輸出饋線注入反向同大小的諧波，以抵消來自牽引側的電壓諧波；
3. 備用旁路：具備自動旁路供電功能，以保持系統供電的持續性。

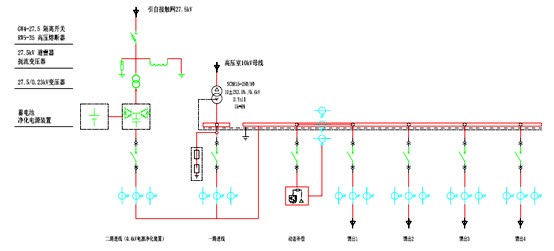

典型應用：

                  電源變+耦合變                                         降壓變

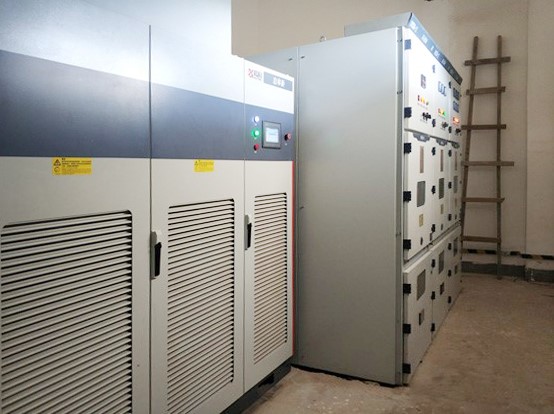

雙向變流器+高壓柜
