輸入電壓380V,-30%~+20%
輸入頻率50Hz,±10%
接線方式3P3W/3P4W(兩者兼容)
額定容量30kvar、50kvar、100kvar、150kvar
響應時間≤5ms
功率損耗<3%
控制模式無功補償、恒無功、恒功率因數
控制精度不低于2.5%
補償功能無功、三相不平衡,優先級可選擇、設置
CT采樣要求5A,網側、負載側采樣均可
保 護過流、過熱、過壓等多項保護功能
防護等級模塊IP20,整機IP30,整機更高防護等級可定制
環境溫度-10℃~50℃(40℃以上降額)
環境濕度≤95%(45℃)無凝露
海拔高度<2000m,2000 米以上按照GB/T3859.2 降額使用

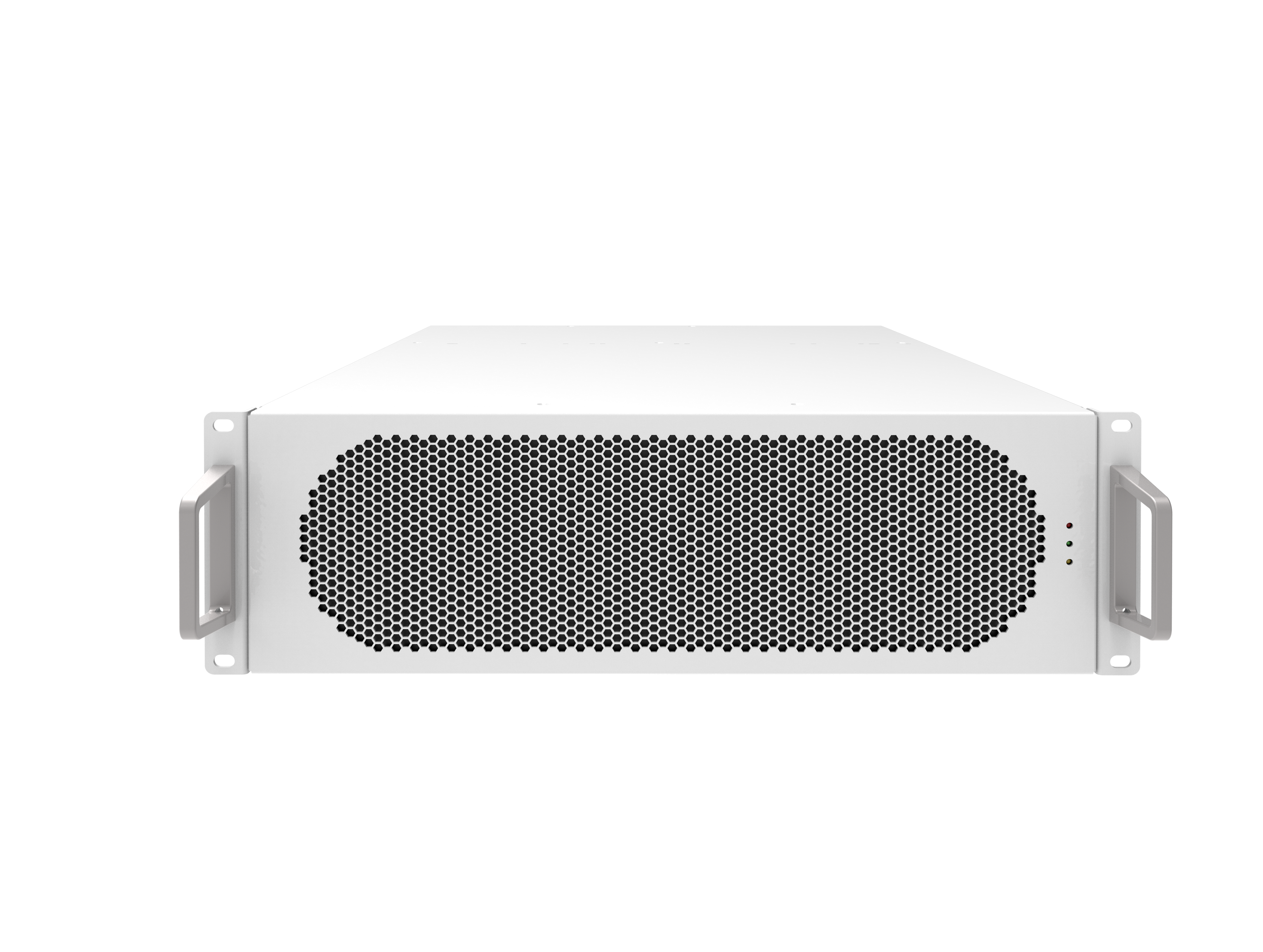

外形尺寸 (寬×高×深:mm) 模塊:50kvar:440mm×560mm×88mm(2U) 100kvar:440mm×560mm×145mm(3.3U) 150kvar:440mm×560mm×228mm(5.2U) 整機:800×1000×2200,整機尺寸可定制
安裝方式模塊:機架式或壁掛 整機:落地式安裝
安裝傾斜度<5度
顯示內容電壓、負載電流、補償電流、網側電流、電壓畸變率、電流畸變率
通訊接口及通訊方式RS485、LAN、WiFi(選配)
通訊協議Modbus協議
